移动伸缩喷漆房20米x10米x4.5米设计方案及报价

移动伸缩喷漆房20米x10米x4.5米设计方案及报价

一 、设计依据

根据贵公司所提出的有关技术要求

a）房体形式：移动伸缩式

b) 要求房间外径尺寸长20米 宽10米 高4.5米

c) 漆雾排出方式：干式过滤  uv光氧催化设备

二 、设计目标

本工程提供伸缩式喷漆房及设备的设计、制造与安装。其设计原则是在满足喷漆生产工艺要求的前提下，主要从喷漆工人的作业环境，大气的排放标准，设备的运行可靠，操作维护方便等几方面考虑，设备造型及配套设施方面、施工质量方面达到国内同类产品水平。

三 、工程项目概述

本工程设计选用一套伸缩移动前室（即喷漆工作区） 、防爆照明灯、电气控制系统。

 工程内容：

伸缩移动前室           1套

干式喷漆柜             3台 3米

Uv光氧催化设备        1台

引风机                 1台

排风管道               1条

照明                   1套

控制系统               1套

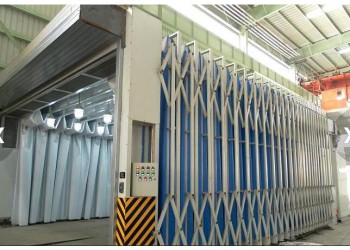

（方案及设备布置详见方案图）以下为工程实例照片



四、材料选用

技术参数；

  设备型号：   XM-20000

  外形尺寸:    20000×10000×4500mm (长×宽×高)

  数  量：     1套

  骨架：       1套 方管4*6，厚度1.8#，门骨架采用4*6方管，厚度2.0#。

  Pvc布：      1套 600克

防爆照明：   40条

段接蓬布：     高强度PVC布

蓬布可选颜色： 内白外蓝、双面黄

电动卷帘门：   1套

驱动电机型号： RV063-055-DZ

 功率：        1.5kw

 数量：        2台
